PP 슬루스 게이트 밸브

HOME 제품소개 밸브 PP 슬루스 게이트 밸브
제품설명
- 상하 작동 방식, 유체 통로가 배관과 일직선으로 유량 및 압력 유지 - OSY Type으로 개폐 상태 육안 확인 가능 - 완전 개폐 Line에 이상적 - 뛰어난 내구성과 편리한 핸들 조작
유의사항
조명이나 모니터 색상에 따라 실색상과 다소 차이가 있을 수 있으며, 부속의 색상과 치수는 각 메이커 별로 다소 차이가 있으므로 반드시 확인 후 발주하시기 바랍니다.

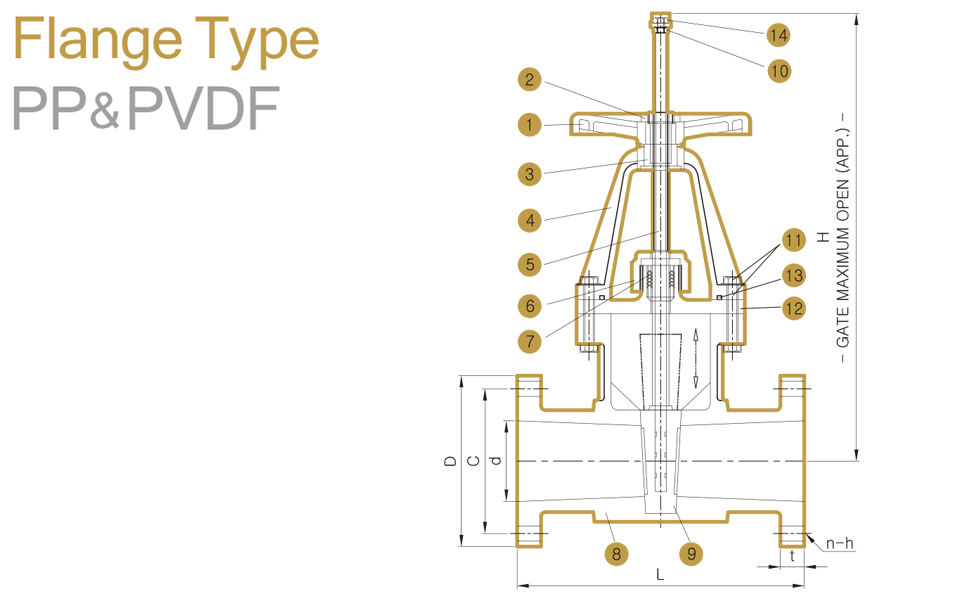

PP&PVDF SLUICE GATE VALVE FLANGE

JIS 단위:mm
Size d L t JIS 10K H MAX Working Pressure(kg/cm²)
D C n-h
40A 40 170 17 140 105 4-19 295 10
50A 52 190 20 155 120 4-19 328 10
65A 65 200 21 175 140 4-19 371 10
80A 78 220 22 185 150 8-19 420 10
100A 100 250 22 210 175 8-19 493 7
125A 125 264 22 250 210 8-23 643 5
150A 150 290 25 280 240 8-23 716 5
200A 200 375 29 330 290 12-23 910 5
250A 200 390 30 400 355 12-25 920 5
ANSI 단위:inch
Size d L t ANSI CLASS 150 H MAX Working Pressure(kg/cm²)
D C n-h
1-1/2" 1.57 6.69 0.67 5.00 3.88 4-0.63 11.61 10
2" 1.97 7.48 0.79 6.00 4.75 4-0.75 12.91 10
2-1/2" 2.56 7.87 0.83 7.00 5.50 4-0.75 14.61 10
3" 3.07 8.66 0.87 7.50 6.00 4-0.75 16.54 10
4" 3.94 9.84 0.87 9.00 7.50 8-0.75 19.41 7
5" 4.92 10.39 0.87 10.00 8.50 8-0.87 25.32 5
6" 5.91 11.42 0.98 11.00 9.50 8-0.87 28.19 5
8" 7.87 14.76 1.14 13.50 11.75 8-0.87 35.83 5
PP&PVDF SLUICE GATE VALVE FLANGE

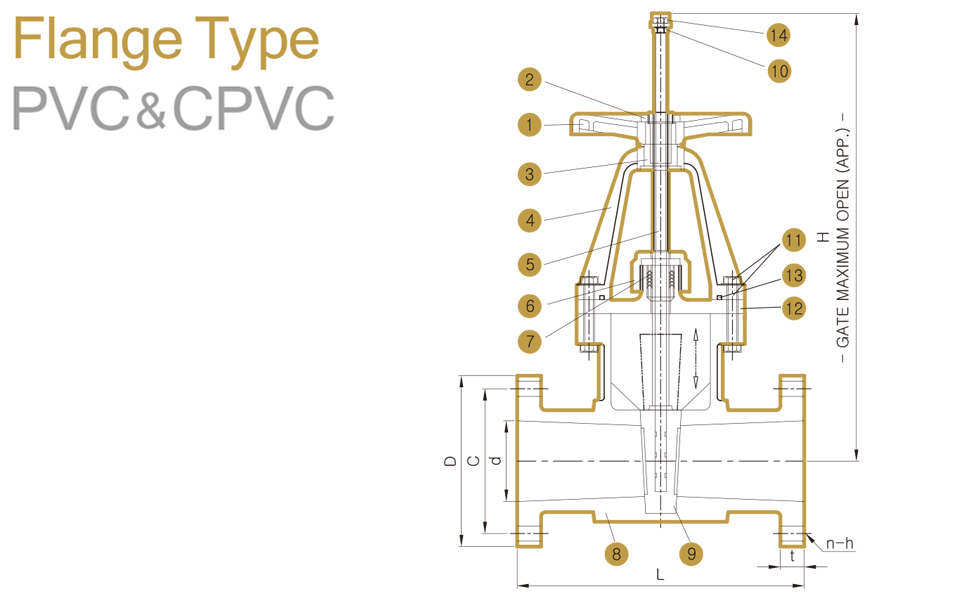

PVC&C-PVC SLUICE GATE VALVE FLANGE

JIS 단위:mm
Size d L t JIS 10K H MAX Working Pressure(kg/cm²)
D C n-h
40A 40 170 17 140 105 4-15 295 10
50A 52 190 20 155 120 4-19 328 10
65A 65 200 21 175 140 4-19 371 10
80A 78 220 22 185 150 8-19 420 10
100A 100 250 22 210 175 8-19 493 7
125A 125 262 22 250 210 8-23 643 5
150A 150 290 25 280 240 8-23 716 5
200A 200 375 29 330 290 12-23 910 5
250A 200 390 30 400 355 12-25 920 5
ANSI 단위:inch
Size d L t ANSI CLASS 150 H MAX Working Pressure(kg/cm²)
D C n-h
1-1/2" 1.57 6.69 0.67 5.00 3.88 4-0.63 11.61 10
2" 1.97 7.48 0.79 6.00 4.75 4-0.75 12.91 10
2-1/2" 2.56 7.87 0.83 7.00 5.50 4-0.75 14.61 10
3" 3.07 8.66 0.87 7.50 6.00 4-0.75 16.54 10
4" 3.94 9.84 0.87 9.00 7.50 8-0.75 19.41 7
5" 4.92 10.39 0.87 10.00 8.50 8-0.87 25.32 5
6" 5.91 11.42 0.98 11.00 9.50 8-0.87 28.19 5
8" 7.87 14.76 1.14 13.50 11.75 8-0.87 35.83 5
PVC&C-PVC SLUICE GATE VALVE FLANGE

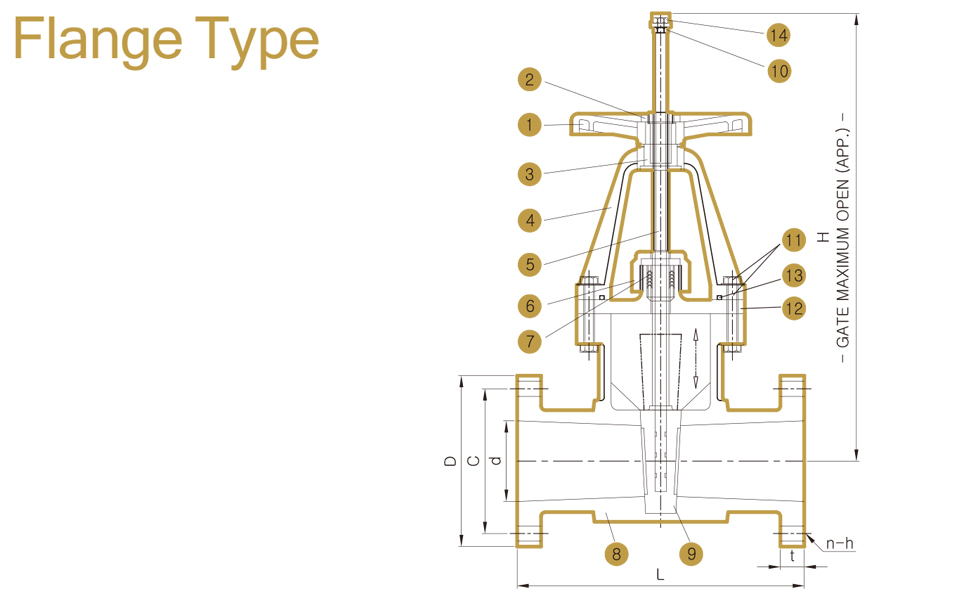

SLUICE GATE VALVE FLANGE

NO PARTS MATERIALS
1 HANDLE WHEEL PP
2 LOCK NUT PP
3 SLEEVE FC (PLATING : Zn)
4 YOKE PP/PVDF/PVC/CPVC
5 SPINDLE SUS 304
6 GLAND CAP PP/PVDF/PVC/CPVC
7 V-RING PE
8 BODY PP/PVDF/PVC/CPVC
9 GATE S45C(PP/PVDF/PVC/CPVC COATED)
10 STEM STOPPER NUT SUS304
11 BOLT & NUT SS41(PP COATED)
12 BONNET PP/PVDF/PVC/CPVC
13 O-RING EPDM/FPM
14 STOPPER SS41(PLATING : Zn)
SLUICE GATE VALVE FLANGE
