더블유니온 볼밸브 (대만산) 소켓,나사

HOME 제품소개 밸브 더블유니온 볼밸브 (대만산) 소켓,나사
제품설명

1.Full Bore Type

2.STEM의 2중 O-RING 장착으로 기밀성 확보

3.뛰어난 내구성과 간편한 조작성

4.PTFE Seal 장착

5.Union 장착으로 교체 작업 용이 (가운데 부분만 풀어 간단한 교체작업 가능)

6.다양한 Connections (Flange, Thread, Socket)

7.양방향 흐름 제어 가능

8.진동이 발생하는 배관에는 유니온부분이 풀릴수 있기 때문에 중앙에 센터락(center lock)기능이 포함된 제품을 추천

9.양쪽 유니온 부분을 교체가능하기 때문에 한쪽은 소켓식 한쪽은 나사식 등으로 교체해 현장상황에 맞게 적용가능



유의사항
조명이나 모니터 색상에 따라 실색상과 다소 차이가 있을 수 있으며, 부속의 색상과 치수는 각 메이커 별로 다소 차이가 있으므로 반드시 확인 후 발주하시기 바랍니다.

DOUBLE UNION BALL VALVE THREAD

단위:mm
Size JIS D D1 d ANSI L L1 L2
d1 d2 l d1 d2 l
15mm
(1/2") 		22.30 21.70 22.22 46.5 31 13 21.54 21.23 22.22 114 60 78
20mm
(3/4") 		26.30 25.70 25.4 55 37 18 26.87 26.57 25.40 135 73 92
25mm
(1") 		32.33 31.67 28.6 66 45 23 33.65 33.27 28.58 149 79 100
32mm
(1/1/4") 		38.43 37.57 31.8 82 54 30 42.42 42.04 31.75 168 88 110
40mm
(1-1/2") 		48.46 47.54 34.9 98 65 38 48.56 48.11 34.93 175 95 121
50mm
(2") 		60.56 59.44 38.1 120 79 48 60.63 60.17 38.10 208 114 147
65mm
(2-1/2") 		76.60 75.87 61 140 91 61 73.38 72.85 44.45 275 138 180
80mm
(3") 		89.6 88.83 63 163 108 69 89.31 88.7 47.63 304 158 224
100mm
(4") 		114.7 113.98 69 225 146 99 114.76 114.07 57.15 332 176 278
단위:mm
Size DIN H1 H2 BS F M S thd./in
d1 d2 l d1 d2 l PT NPT
15mm
(1/2") 		20.3 19.9 16 47 21 21.5 21.3 16.5 30 M5 7 14 14
20mm
(3/4") 		25.3 24.9 19 57 26 26.9 26.7 19.5 33 M6 8 14 14
25mm
(1") 		32.3 31.9 22 66 33 33.7 33.5 22.5 40 M6 11 11 11.5
32mm
(1/1/4") 		40.3 39.9 26 74 39 42.4 42.2 27 47 M8 11 11 11.5
40mm
(1-1/2") 		50.3 49.9 31 87 41 48.4 48.2 30 52 M8 11 11 11.5
50mm
(2") 		63.3 62.9 38 106 53 60.5 60.3 36 70 M8 15 11 11.5
65mm
(2-1/2") 		75.3 74.9 44 116 - 75.5 75.0 44.45 - - - 11 8
80mm
(3") 		90.3 89.9 51 130 - 89.1 88.8 47.63 - - - 11 8
100mm
(4") 		110.4 109.9 61 178 - 114.5 114.1 57.15 - - - 11 8

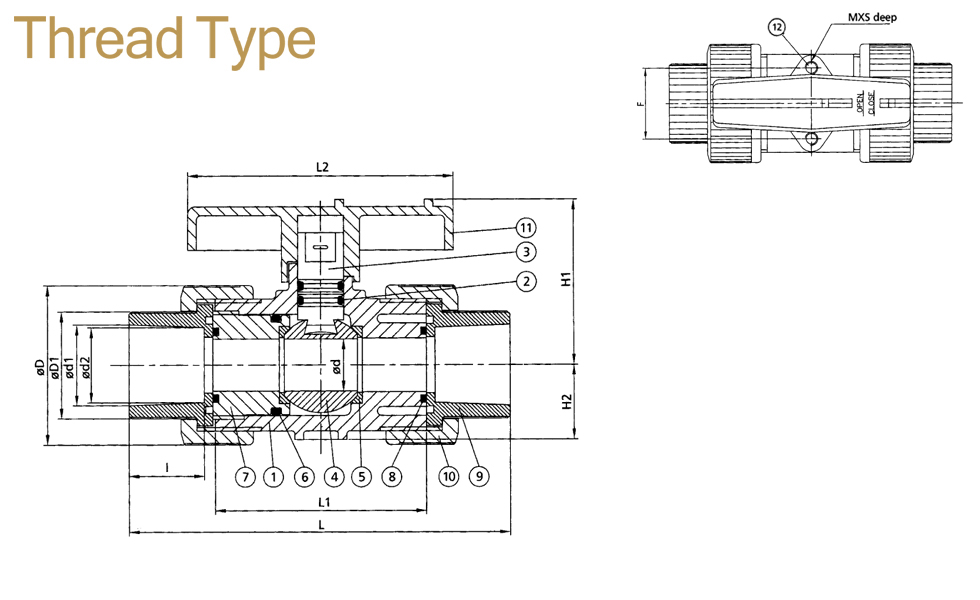

DOUBLE UNION BALL VALVE THREAD
NO PARTS MATERIALS Q'TY
1 BODY UPVC/CPVC/PP/PVDF/ABS 1
2 STEM-ORING EPDM/FPM 2
3 STEM UPVC/CPVC/PP/PVDF/ABS 1
4 BALL UPVC/CPVC/PP/PVDF/ABS 1
5 SEAT SEAL PTFE 2
6 CARRIER O-RING EPDM/FPM 1
7 SEAL CARRIER UPVC/CPVC/PP/PVDF/ABS 1
8 UNION O-RING EPDM/FPM 2
9 END CONNECTOR UPVC/CPVC/PP/PVDF/ABS 2
10 UNION NUT UPVC/CPVC/PP/PVDF/ABS 2
11 HANDLE ABS/PP+GF 1
12 INSERTED NUT C3602 2.4
TYPE SIZE STANDARD MATERIAL SEAT O-RING END TYPE
VP-640 1/2"~4" ANSI/JIS/DIN/BS PVC PTFE EFDM/FPM SOCKET/THREADED/FLANGED
VP-641 1/2"~4" ANSI/JIS/DIN/BS CPVC PTFE EFDM/FPM SOCKET/THREADED/FLANGED
VP-643 1/2"~4" ANSI/JIS/DIN/BS PVDF PTFE EFDM/FPM SOCKET/THREADED/FLANGED
VP-644 1/2"~4" ANSI/JIS/DIN/BS PP PTFE EFDM/FPM SOCKET/THREADED/FLANGED
VP-645 1/2"~4" ANSI/JIS/DIN/BS ABS PTFE EFDM/FPM SOCKET/THREADED/FLANGED
