버터플라이 밸브(수입)

HOME 제품소개 밸브 버터플라이 밸브(수입)
제품설명
  • 협소한 장소에 설치 가능하도록 제작
  • Lever(소, 중구경), Gear (소, 중, 대구경) Type Operator 장착
  • 유체의 통로가 배관과 일직선으로 유량 및 압력 유지
  • 600mm, 24" Size까지 제작
  • Disc 유동 손실을 최소화 하도록 설계
  • Actuator 설치 가능

    •

    유의사항
    조명이나 모니터 색상에 따라 실색상과 다소 차이가 있을 수 있으며, 부속의 색상과 치수는 각 메이커 별로 다소 차이가 있으므로 반드시 확인 후 발주하시기 바랍니다.

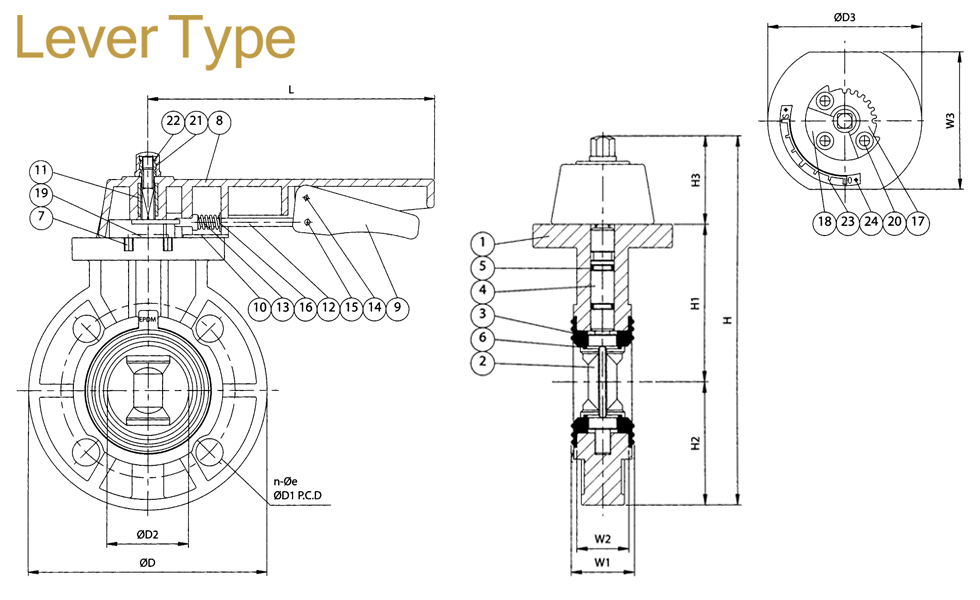

    BUTTERFLY VALVE

    단위:mm
    Size JIS D D1 D2 ANSI L H
    D1 n-Øe D1 n-Øe
    50mm
    (2")     		120 4-19 165.5 56.5 106 121 4-19 199 248
    65mm
    (2-1/2")     		140 4-19 185 69.5 119.5 140 4-19 199 267
    80mm
    (3")     		150 8-9 200.5 79.5 123.5 152 4-19 199 278.5
    100mm
    (4")     		175 8-19 229 102.5 134.5 191 8-19 252 318
    125mm
    (5")     		257 130 164 4-19 16 216 8-23 297 374
    150mm
    (6")     		240 8-23 288 153 170 241 8-22 297 407.5
    200mm
    (8")     		290 12-23 343 203 201 298 8-22 297 467
    단위:mm
    Size DIN H1 H2 H3 W1 W2 W3
    D1 n-Øe
    50mm
    (2")     		125 4-18 106 83 59.5 42.5 35 94
    65mm
    (2-1/2")     		145 4-18 115 92.5 59.5 47 37 94
    80mm
    (3")     		160 8-18 117 100 61 47 37 94
    100mm
    (4")     		180 8-18 138 114.5 65.5 57 47 99.5
    125mm
    (5")     		210 8-18 164 128.5 81.5 68 56.5 110
    150mm
    (6")     		240 8-22 179 144 84.5 70 60 101
    200mm
    (8")     		295 8-22 211 171.5 84.5 85 73 122
    버터플라이 밸브
    NO PARTS MATERIALS Q'TY
    1 BODY UPVC/CPVC/PP/PVDF/ABS 1
    2 DISC UPVC/CPVC/PP/PVDF/ABS 1
    3 SEAT SEAL EPDM/FPM 1
    4 STEM SUS410 1
    5 STEM-ORING EPDM/FPM 2
    6 DISC O-RING EPDM/FPM 2
    7 INSERT NUT 2"~6" C3602 3
    8 LARGE HANDLE PP 1
    9 SMALL HANDLE PP 1
    10 SPRING LOCK PP 1
    11 HANDLE INSERT STAINLESS STEEL 1
    12 HANDLE LEVER SUS 304 1
    13 SPRING SUS 304 1
    14 SPRING PIN SUS 304 1
    15 SPRING PIN SUS 304 1
    16 WASHER SUS 304 1
    17 LOCKING PLATE SUS 304 1
    18 GREAT SEAT PP+GF/UPVC/PVDF 1
    19 STEM WASHER 2"~5" SUS 304 1
    20 BOLT SUS 304 3
    21 NUT UPVC/PVDF 1
    22 INSERT NUT C3602 1
    23 LEVEL SUS 304 1
    24 RIVET STAINLESS STEEL 2
    TYPE SIZE STANDARD MATERIAL SEAT O-RING DISC END TYPE
    VP-810 2"~8" ANSI/JIS/DIN PVC EFDM/FPM EFDM/FPM PP FLANGED
    VP-811 2"~8" ANSI/JIS/DIN CPVC EFDM/FPM EFDM/FPM CPVC FLANGED
    VP-813 2"~8" ANSI/JIS/DIN PVDF EFDM/FPM EFDM/FPM PVDF FLANGED
    VP-814 2"~8" ANSI/JIS/DIN PP EFDM/FPM EFDM/FPM PP FLANGED
