스윙 체크 밸브(수입)

HOME 제품소개 밸브 스윙 체크 밸브(수입)
제품설명
- 최저개폐압력 : 2 PSI - 파이프 라인의 해체 없이 직접 세척 가능
유의사항
조명이나 모니터 색상에 따라 실색상과 다소 차이가 있을 수 있으며, 부속의 색상과 치수는 각 메이커 별로 다소 차이가 있으므로 반드시 확인 후 발주하시기 바랍니다.

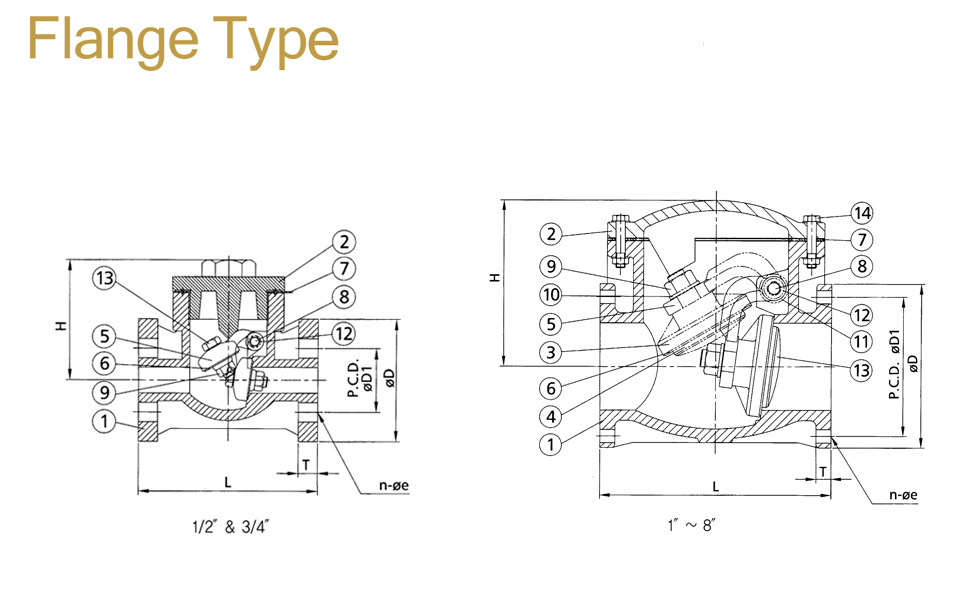

SWING CHECK VALVE

단위:mm
Size JIS T ANSI H DIN
D D1 L n-Øe D D1 L n-Øe D D1 L n-Øe
15mm
(1/2") 		100 70 140 4-Ø 15 15 100 60 140 4-Ø 16 93 100 65 140 4-Ø 14
20mm
(3/4") 		100 75 140 4-Ø 15 15 100 70 140 4-Ø 16 93 100 75 140 4-Ø 14
25mm
(1") 		125 90 160 4-Ø 19 17 108 79 160 4-Ø 16 117.5 115 85 160 4-Ø 18
32mm
(1-1/4") 		140 100 180 4-Ø 19 19 127 88.9 180 4-Ø 16 136 150 100 180 4-Ø 18
40mm
(1-1/2") 		140 105 180 4-Ø 19 19 127 98 180 4-Ø 16 137 150 110 180 4-Ø 18
50mm
(2") 		155 120 200 4-Ø 19 20 152 121 200 4-Ø 19 165 165 125 200 4-Ø 18
65mm
(2-1/2") 		175 140 240 4-Ø 19 22 178 140 240 4-Ø 19 170.5 185 145 240 4-Ø 18
80mm
(3") 		185 150 260 8-Ø 19 22 191 152 260 4-Ø 19 170 200 160 260 8-Ø 18
100mm
(4") 		210 175 300 8-Ø 19 24 229 191 300 8-Ø 19 216 220 180 300 8-Ø 18
150mm
(6") 		285 240 400 8-Ø 23 26 285 241 400 8-Ø 22 286 285 240 400 8-Ø 23
200mm
(8") 		343 290 500 12-Ø 23 30 343 298 500 8-Ø 22 336 343 295 500 8-Ø 23
VP-450 Table of Temperature / Water Pressure (Reference) 단위:kgf/cm²
Size U-PVC PP PVDF
EPDM FPM EPDM PTFE PTFE
0~50°c 0~50°c -20~60°c 61~80°c -20~60°c 61~80°c -20~60°c 61~80°c 81~100°c
15mm
(1/2") 		7 6 7 6 6 5 6 5 4
20mm
(3/4") 		7 6 7 6 6 5 6 5 4
25mm
(1") 		7 6 7 6 6 5 6 5 4
32mm
(1-1/4") 		7 6 7 6 6 5 6 5 4
40mm
(1-1/2") 		7 6 7 6 6 5 6 5 4
50mm
(2") 		7 6 7 6 6 5 6 5 4
65mm
(2-1/2") 		7 6 7 6 6 5 6 5 4
80mm
(3") 		7 5 7 6 5 4 5 4 3
100mm
(4") 		5 5 5 4 5 4 5 4 3
125mm
(5") 		5 4 5 4 4 3 4 3 2.5
150mm
(6") 		5 3 5 4 3 2 3 2.5 2
200mm
(8") 		3 3 3 2 3 2 3 2.5 2
스윙 체크 밸브
NO PARTS MATERIALS Q'TY
1 BODY HI-PVC/UPVC/CPVC/PP/PVDF 1
2 BONNET HI-PVC/UPVC/CPVC/PP/PVDF 1
3 DISC HI-PVC/UPVC/CPVC/PP/PVDF 1
4 DISC HOLDER HI-PVC/UPVC/CPVC/PP/PVDF 1
5 SWAY ARM HI-PVC/UPVC/CPVC/PP/PVDF 1
6 DISC GASKET EPDM/FPM/NBR/PTFE 1
7 GASKET EPDM/FPM/NBR/PTFE 1
8 SHAFT PTFE 1
9 DISC NUT HI-PVC/UPVC/CPVC/PP/PVDF 1
10 DISC WASHER HI-PVC/UPVC/CPVC/PP/PVDF 1
11 SHEET GASKET EPDM/FPM/NBR/PTFE 1
12 SHEET BOLT HI-PVC/UPVC/CPVC/PP/PVDF 1
13 DISC BOLT HI-PVC/UPVC/CPVC/PP/PVDF 4-8
14 BOLT SETS STEEL/SUS 304 8-12
TYPE SIZE STANDARD MATERIAL GASKET END TYPE
VP-450 1/2"~8" ANSI/JIS/DIN PVC EFDM/FPM/NBR/PTFE FLANGED
VP-451 1/2"~8" ANSI/JIS/DIN CPVC EFDM/FPM/NBR/PTFE FLANGED
VP-453 1/2"~8" ANSI/JIS/DIN PVDF EFDM/FPM/NBR/PTFE FLANGED
VP-454 1/2"~8" ANSI/JIS/DIN PP EFDM/FPM/NBR/PTFE FLANGED
