- 제품설명
- - 일반 : Sealing 재질 EPDM 또는 FPM - Body 재질 : PVC-U - 사이즈 : DN32-d40-1-1/4", DN300-d315-12" - 연결 : Flange(DIN, ANSI, JIS, ASA) - 사용압력 : DN32-1-1/4", DN150-6" 10bar, DN200-8", DN300-12" 60bar - 작업온도 : 최고 60°c
- 유의사항
-
조명이나 모니터 색상에 따라 실색상과 다소 차이가 있을 수 있으며,
부속의 색상과 치수는 각 메이커 별로 다소 차이가 있으므로 반드시 확인 후 발주하시기 바랍니다.

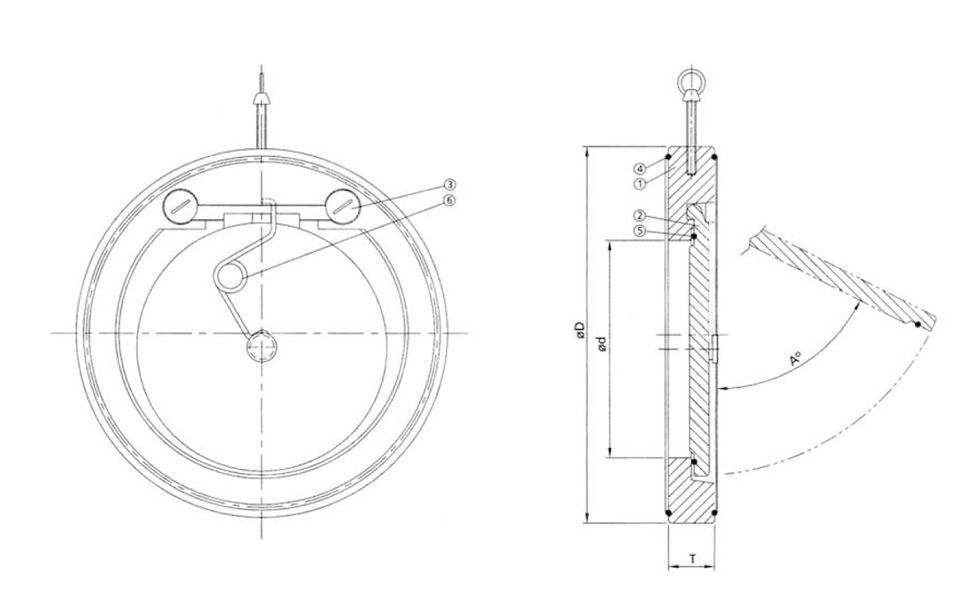

WAFER CHECK VALVE K4
단위:mm
| Size |
D |
d |
T |
| 32mm |
85 |
18 |
15 |
| 40mm |
95 |
22 |
16 |
| 50mm |
109 |
32 |
20 |
| 65mm |
129 |
40 |
20 |
| 80mm |
144 |
52 |
20 |
| 100mm |
164 |
70 |
22 |
| 125mm |
195 |
92 |
22 |
| 150mm |
220 |
112 |
26 |
| 200mm |
275 |
150 |
35 |
| 250mm |
330 |
190 |
40 |
| 300mm |
380 |
216 |
45 |
| 350mm |
440 |
266 |
54 |
| 400mm |
490 |
310 |
64 |
| DN |
A |
B |
C |
K |
W |
PN |
| 65 |
107 |
63 |
20 |
127-145 |
90 |
10 |
| 80 |
125 |
71 |
20 |
146-160 |
45 |
10 |
| 100 |
155 |
80 |
20 |
175-191 |
45 |
10 |
| 150 |
212 |
106 |
24 |
234-242 |
45 |
10 |
| 200 |
264 |
140 |
24 |
290-299 |
45 |
10 |
| 250 |
325 |
140 |
27 |
350-362 |
30 |
10 |
| 300 |
372 |
181 |
27 |
400-432 |
30 |
10 |
| NO |
PARTS |
MATERIALS |
Q'TY |
| 1 |
BODY |
UPVC/CPVC/PP |
1 |
| 2 |
BONNET |
UPVC/CPVC/PP |
1 |
| 3 |
BOLT |
UPVC/CPVC/PP |
2 |
| 4 |
O-RING |
EPDM/FPM |
2 |
| 5 |
O-RING |
EPDM/FPM |
1 |
| 6 |
SPRING |
SUS304/SUS316L/TITANIUM |
1 |
| TYPE |
SIZE |
MATERIAL |
O-RING |
SPRING |
| VP-410 |
1¼~20" |
UPVC |
EFDM/FPM |
SUS304 |
| VP-411 |
1¼~20" |
CPVC |
EFDM/FPM |
SUS304 |
| VP-412 |
1¼~20" |
PP |
EFDM/FPM |
SUS304 |
| VP-413 |
1¼~20" |
PVDF |
EFDM/FPM |
SUS304 |
