크린 버터플라이 기어밸브
- 제품설명
- 협소한 장소에 설치 가능하도록 제작
- Lever(소, 중구경), Gear (소, 중, 대구경) Type Operator 장착
- 유체의 통로가 배관과 일직선으로 유량 및 압력 유지
- 600mm, 24" Size까지 제작
- Disc 유동 손실을 최소화 하도록 설계
- Actuator 설치 가능
- 유의사항
- 조명이나 모니터 색상에 따라 실색상과 다소 차이가 있을 수 있으며, 부속의 색상과 치수는 각 메이커 별로 다소 차이가 있으므로 반드시 확인 후 발주하시기 바랍니다.

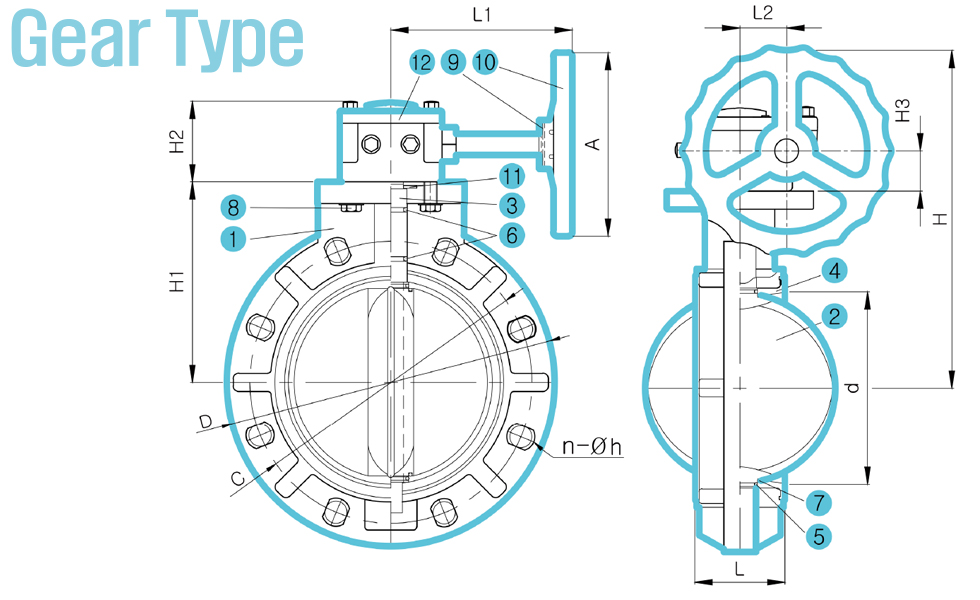

CLEAN BUTTERFLY VALVE GEAR
DIMENSION 단위:mm
| Size | A | d | L | L1 | L2 | D | JIS 10K | H | H1 | H2 | H3 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C | n-h | |||||||||||
| 40A | 110 | 49 | 39 | 104 | 26.5 | 150 | 105 | 4-19 | 180 | 96 | 71 | 29 |
| 50A | 110 | 59 | 42 | 104 | 26.5 | 165 | 120 | 4-19 | 181 | 97 | 71 | 29 |
| 65A | 110 | 72 | 46 | 104 | 26.5 | 185 | 140 | 4-19 | 192 | 108 | 71 | 29 |
| 80A | 110 | 79 | 44 | 104 | 26.5 | 200 | 150 | 8-19 | 199 | 115 | 71 | 29 |
| 100A | 151 | 101 | 56 | 119 | 37.0 | 229 | 175 | 8-19 | 247 | 137 | 85 | 35 |
| 125A | 151 | 129 | 66 | 119 | 37.0 | 254 | 210 | 8-23 | 271 | 161 | 85 | 35 |
| 150A | 151 | 151 | 73 | 119 | 37.0 | 286 | 240 | 8-23 | 286 | 176 | 85 | 35 |
| 200A | 196 | 209 | 94 | 174 | 45.5 | 343 | 290 | 12-23 | 351 | 214 | 86 | 39 |
| NO | PARTS | MATERIALS |
|---|---|---|
| 1 | BONNET | CLEAN PVC |
| 2 | DISC | CLEAN PVC |
| 3 | STEM | SUS410 SCM4(CLEAN PVC COATED) |
| 4 | SEAT | EPDM, FPM |
| 5 | DISC SIDE O-RING | EPDM, FPM |
| 6 | STEM O-RING | EPDM, FPM |
| 7 | DISC FACE O-RING | EPDM, FPM |
| 8 | BOLT | SUS 304 |
| 9 | SET PIN | SCM |
| 10 | HAND WHEEL | PP(S45C INSERTED) |
| 11 | STEM SUPPORT | PPG |
| 12 | GEAR BOX | ABS +S45C |
