::남동 PVC::

제품설명

- 중금속 용출이 극히 적은 크린PVC 원료 및 안정제 사용

- KSM3401에 준하는 내충격성 경질염화 비닐관을 개선한 소재사용

- 비저항 시작 속도가 빨라 일반 경질염화 비닐관의 1/10 ~ 1/20 입니다

- 관 내면은 거울상으로 평활도가 높고, 생균증식의 원인이 되는 요철, 구멍등이 극히 적다

- 관 재료의 TOC 용출도 적습니다

- 純水, 超純水, 과산화수소, 화학공업약품에 대한 내구성이 높습니다

유의사항: 조명이나 모니터 색상에 따라 실색상과 다소 차이가 있을 수 있으며, 부속의 색상과 치수는 각 메이커 별로 다소 차이가 있으므로 반드시 확인 후 발주하시기 바랍니다.

크린 레듀샤

크린 레듀샤

1. 외관검사, 치수검사, 내수압 검사등의
합격품을 사용

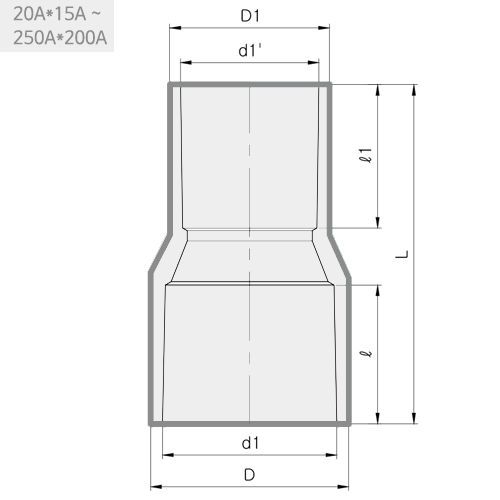

JIS 20A*15A ~ 250A*200A 단위:mm

Size	D	d1	ℓ	D1	d1'	ℓ1	L
20A X 15A	33.0	26.45	35.0	29.0	22.40	30.5	71.0
25A X 15A	40.0	32.55	40.0	29.0	22.40	30.5	85.0
25A X 20A	40.0	32.55	40.5	33.0	26.45	35.5	84.0
30A X 15A	46.0	38.60	44.5	33.0	22.40	30.5	93.0
30A X 20A	46.0	38.60	44.5	33.0	26.45	35.5	93.0
30A X 25A	46.0	38.60	44.5	40.0	32.55	40.5	93.0
40A X 15A	57.0	48.70	55.5	29.0	22.40	30.5	113.0
40A X 20A	57.0	48.70	55.5	33.0	26.45	35.5	113.0
40A X 25A	57.0	48.70	55.5	40.0	32.55	40.5	114.0
40A X 30A	57.0	48.70	55.5	46.0	38.60	44.5	114.0
50A X 15A	70.0	60.80	63.5	40.0	22.40	30.5	140.0
50A X 20A	70.0	60.80	63.5	40.0	26.45	35.5	140.0
50A X 25A	70.0	60.80	63.5	40.0	32.55	40.5	140.0
50A X 30A	70.0	60.80	63.5	46.0	38.60	44.5	136.0
50A X 40A	70.0	60.80	63.5	57.0	48.70	55.5	136.0
65A X 40A	87.0	76.60	61.5	70.0	48.70	55.0	149.0
65A X 50A	87.0	76.60	61.5	70.0	60.80	63.5	149.0
80A X 40A	103.0	89.60	64.5	70.0	48.70	55.0	164.0
80A X 50A	103.0	89.60	64.5	70.0	60.80	63.5	165.0
80A X 65A	103.0	89.60	64.5	87.0	76.60	61.5	159.0
100A X 40A	130.5	114.70	85.0	70.0	48.70	55.5	200.0
100A X 50A	130.5	114.70	85.0	70.0	60.80	63.5	200.0
100A X 65A	130.5	114.70	85.0	103.0	76.60	58.0	186.5
100A X 80A	130.5	114.70	85.0	103.0	89.10	64.5	190.0
125A X 80A	159.0	140.85	105.0	103.0	89.60	64.5	229.0
125A X 100A	159.0	140.85	105.0	130.5	114.70	85.0	229.0
150A X 80A	188.0	166.00	133.0	130.5	89.60	64.5	229.0
150A X 100A	188.0	166.00	133.0	130.5	114.70	85.0	229.0
150A X 125A	188.0	166.00	133.0	159.0	140.85	105.0	271.5
200A X 150A	243.0	216.90	147.0	188.0	166.00	133.0	367.0
250A X 200A	298.0	268.10	176.0	243.0	216.90	147.0	399.0

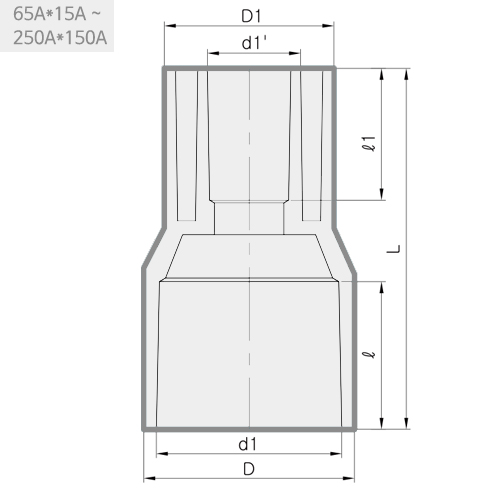

JIS 65A*15A ~ 250A*150A 단위:mm

Size	D	d1	ℓ	D1	d1'	ℓ1	L
65A X 15A	87.0	76.60	61.5	70.0	22.40	30.0	149.0
65A X 20A	87.0	76.60	61.5	70.0	26.45	35.0	149.0
65A X 25A	87.0	76.60	61.5	70.0	32.55	40.0	149.0
65A X 30A	87.0	76.60	61.5	70.0	38.60	44.0	149.0
80A X 15A	103.5	89.60	64.5	70.0	22.40	30.0	165.0
80A X 20A	103.5	89.60	64.5	70.0	26.45	35.0	165.0
80A X 25A	103.5	89.60	64.5	70.0	32.55	40.0	165.0
80A X 30A	103.5	89.60	64.5	70.0	38.60	44.0	165.0
100A X 15A	130.5	114.70	85.0	70.0	22.40	30.0	200.0
100A X 20A	130.5	114.70	85.0	70.0	26.45	35.0	200.0
100A X 25A	130.5	114.70	85.0	70.0	32.55	40.0	200.0
100A X 30A	130.5	114.70	85.0	70.0	38.60	44.5	200.0
125A X 15A	159.0	140.85	105.0	103.5	22.40	30.0	229.0
125A X 20A	159.0	140.85	105.0	103.5	26.45	35.0	229.0
125A X 25A	159.0	140.85	105.0	103.5	32.55	40.5	229.0
125A X 30A	159.0	140.85	105.0	103.5	38.60	44.5	229.0
125A X 40A	159.0	140.85	105.0	103.5	48.70	55.5	229.0
125A X 50A	159.0	140.85	105.0	103.5	60.80	63.5	229.0
125A X 65A	159.0	140.85	105.0	103.5	76.60	61.5	229.0
150A X 15A	188.0	166.00	132.0	103.5	22.40	30.5	295.0
150A X 20A	188.0	166.00	132.0	103.5	26.45	35.5	295.0
150A X 25A	188.0	166.00	132.0	103.5	32.55	40.5	295.0
150A X 30A	188.0	166.00	132.0	103.5	38.60	44.5	295.0
150A X 40A	188.0	166.00	132.0	103.5	48.70	55.5	295.0
150A X 50A	188.0	166.00	132.0	130.5	60.80	63.5	295.0
150A X 65A	188.0	166.00	132.0	130.5	76.60	61.5	295.0
200A X 80A	243.0	216.90	147.0	188.0	89.60	64.5	368.0
200A X 100A	243.0	216.90	147.0	188.0	114.70	84.5	368.0
200A X 125A	243.0	216.90	147.0	188.0	140.85	104.5	368.0
250A X 80A	299.0	268.10	176.0	243.0	89.60	64.5	399.0
250A X 100A	299.0	268.10	176.0	243.0	114.70	84.5	399.0
250A X 125A	299.0	268.10	176.0	243.0	140.85	104.5	399.0
250A X 150A	299.0	268.10	176.0	243.0	166.00	132.0	399.0
