PVC 후렌지
- 제품설명
- 내식성, 내약품성 내유성이 우수하고 무독, 무취이며 유량이 많고 가볍고 강하며 취급 용이합니다 또한 자기 소화성이 있고 수명이 길며 전기 절연성이 우수합니다 가격이 저렴하고 가공 배관이 용이합니다
- 유의사항
- 조명이나 모니터 색상에 따라 실색상과 다소 차이가 있을 수 있으며, 부속의 색상과 치수는 각 메이커 별로 다소 차이가 있으므로 반드시 확인 후 발주하시기 바랍니다.
- B1, E는 참고 치수임.
- ℓ의 허용차 : +4mm, -0.5mm
- *는 KS 규격외 제품임
15A - 14t
20A - 15t
25A - 15t
30A - 16t
40A - 16t 61mm
50A - 20t 71mm
65A - 22t 78mm
75A - 22t 82mm
100A - 22t 102mm
125A - 24t 120mm
150A - 26t 150mm
200A - 28t 152mm
250A - 28t 153mm
300A - 30t 170mm

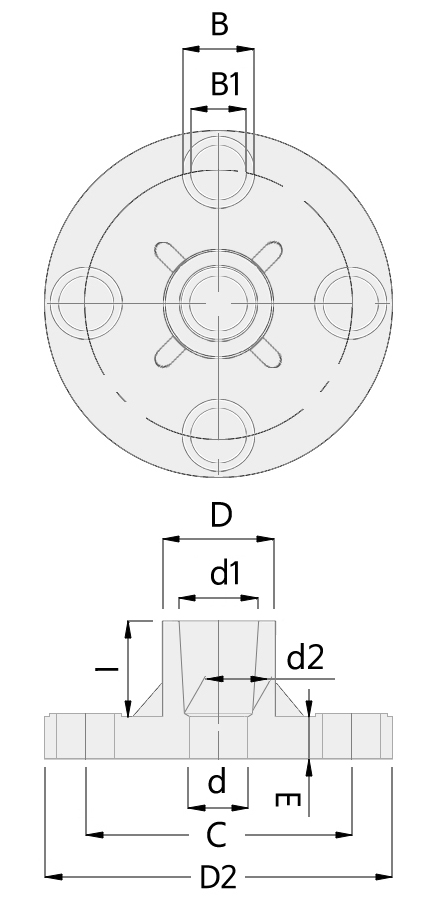

| 접합부 | 후렌지 외경 |
볼트 HOLE | 접합부 길이 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 외경 | 내경 | ||||||||
| D | d1 | d2 | d(최소) | D2 | C | B1 | ℓ | E | |
| *16 | 31.0-0.7 | 22.40±0.20 | 1/34 | 18.0 | 95.0±1.0 | 70.0±1.0 | 15.0 | 30.0 | 15.0 |
| *20 | 35.5-0.8 | 26.45±0.20 | 1/34 | 22.0 | 100.0±1.0 | 75.0±1.0 | 15.0 | 35.0 | 10.0 |
| *25 | 42.0-1.0 | 32.55±0.25 | 1/34 | 25.0 | 125.0±1.0 | 90.0±1.0 | 19.0 | 39.0 | 5.0 |
| *30 | 48.5-1.0 | 38.60±0.25 | 1/34 | 30.0 | 135.0±1.0 | 100.0±1.0 | 19.0 | 44.0 | 5.0 |
| *40 | 60.0-1.2 | 48.70±0.30 | 1/37 | 41.0 | 140.0±1.0 | 105.0±1.0 | 19.0 | 55.0 | 5.0 |
| *50 | 73.0-1.5 | 60.80±0.30 | 1/37 | 52.0 | 155.0±1.0 | 120.0±1.0 | 19.0 | 63.0 | 6.0 |
| *65 | 89.5-1.5 | 76.80±0.30 | 1/41 | 67.0 | 175.0±1.0 | 140.0±1.0 | 19.0 | 72.0 | 7.0 |
| *75 | 104.0-1.5 | 89.80±0.30 | 1/43 | 78.0 | 185.0±1.0 | 150.0±1.0 | 19.0 | 72.0 | 7.0 |
| *100 | 132.0-1.8 | 115.00±0.35 | 1/44 | 100.0 | 210.0±1.0 | 175.0±1.0 | 19.0 | 92.0 | 8.0 |
| *125 | 160.5-1.9 | 141.20±0.40 | 1/45 | 125.0 | 250.0±1.5 | 210.0±1.5 | 23.0 | 110.0 | 9.0 |
| *150 | 188.5-2.0 | 166.50±0.50 | 1/45 | 146.0 | 280.0±1.5 | 240.0±1.5 | 23.0 | 136.0 | 9.0 |
| *200 | 242.0-2.0 | 218.30±0.50 | 1/50 | 195.0 | 330.0±1.5 | 290.0±1.5 | 23.0 | 142.0 | 10.0 |
| *250 | 294.5-2.0 | 270.0±0.60 | 1/50 | 247.0 | 400.0±1.5 | 355.0±1.5 | 25.0 | 154.0 | 10.0 |
| *300 | 346.5-2.0 | 322.0±0.60 | 1/50 | 247.0 | 445.0±1.5 | 355.0±1.5 | 25.0 | 153.0 | 11.0 |
