CPVC 글로브(스톱) 밸브 나사식,후랜지식
- 제품설명
스탑(글로브)밸브 특징
Disc 상하 작동 방식
유량 조절이 가능하고 소구경에 적합
최적화된 Disc 제작
Gauge 부착으로 인해 개폐 상태 육안 확인 용이
S자 형태로 인한 감압 효과
- 유의사항
- 조명이나 모니터 색상에 따라 실색상과 다소 차이가 있을 수 있으며, 부속의 색상과 치수는 각 메이커 별로 다소 차이가 있으므로 반드시 확인 후 발주하시기 바랍니다.
PVDF GLOVE (STOP) VALVE THREAD
JIS 단위:mm
| Size | L | H | JIS B 0203 | MAX Working Pressure(kg/cm²) |
|---|---|---|---|---|
| A | ||||
| 15A | 70 | 123 | PT 1/2" | 10 |
| 20A | 80 | 140 | PT 3/4" | 10 |
| 25A | 95 | 145 | PT 1" | 10 |
| 30A | 120 | 165 | PT 1 1/4" | 10 |
| 40A | 132 | 192 | PT 1 1/2" | 10 |
| 50A | 168 | 247 | PT 2" | 10 |

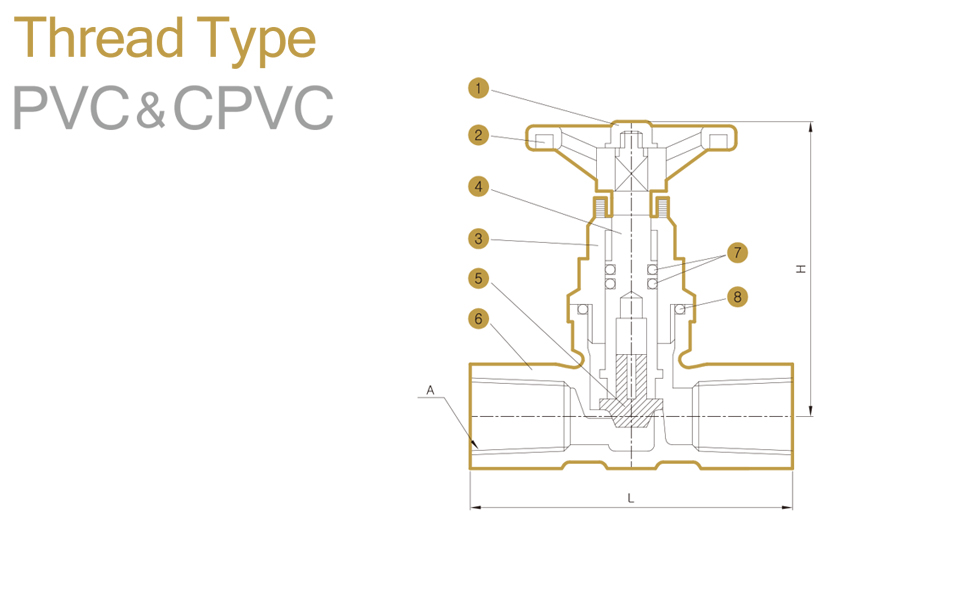

PVC&C-PVC GLOVE (STOP) VALVE THREAD
JIS 단위:mm
| Size | L | H | JIS B 0203 | MAX Working Pressure(kg/cm²) |
|---|---|---|---|---|
| A | ||||
| 15A | 70 | 123 | PT 1/2" | 10 |
| 20A | 80 | 140 | PT 3/4" | 10 |
| 25A | 95 | 145 | PT 1" | 10 |
| 30A | 120 | 165 | PT 1 1/4" | 10 |
| 40A | 132 | 192 | PT 1 1/2" | 10 |
| 50A | 168 | 247 | PT 2" | 10 |

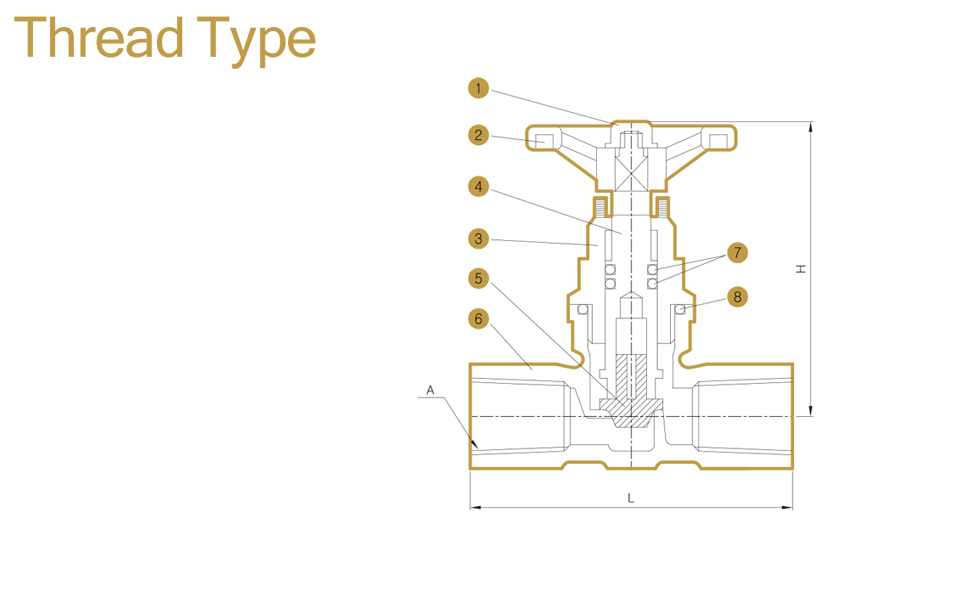

GLOVE (STOP) VALVE THREAD
| NO | PARTS | MATERIALS |
|---|---|---|
| 1 | LOCK NUT | PP |
| 2 | HANDLE | PP |
| 3 | BONNET | PVDF/PVC/CPVC |
| 4 | STEM | PVDF/PVC/CPVC |
| 5 | DISC | PVDF/PVC/CPVC |
| 6 | BODY | PVDF/PVC/CPVC |
| 7 | STEM 0-RING | EPDM / FPM |
| 8 | BONNET O-RING | EPDM / FPM |
